Praćenje zrakaoko Karepovca

Što zrak nosi iz smjera Karepovca?

Postavit ćemo nekoliko mjernih postaja oko Karepovca. Njihova ćemo mjerenja uspoređivati s pojavama neugodnog mirisa te sa smjerom i brzinom vjetra.

Projekt je u pripremi
Kako se mogu uključitiSimulator po satima →

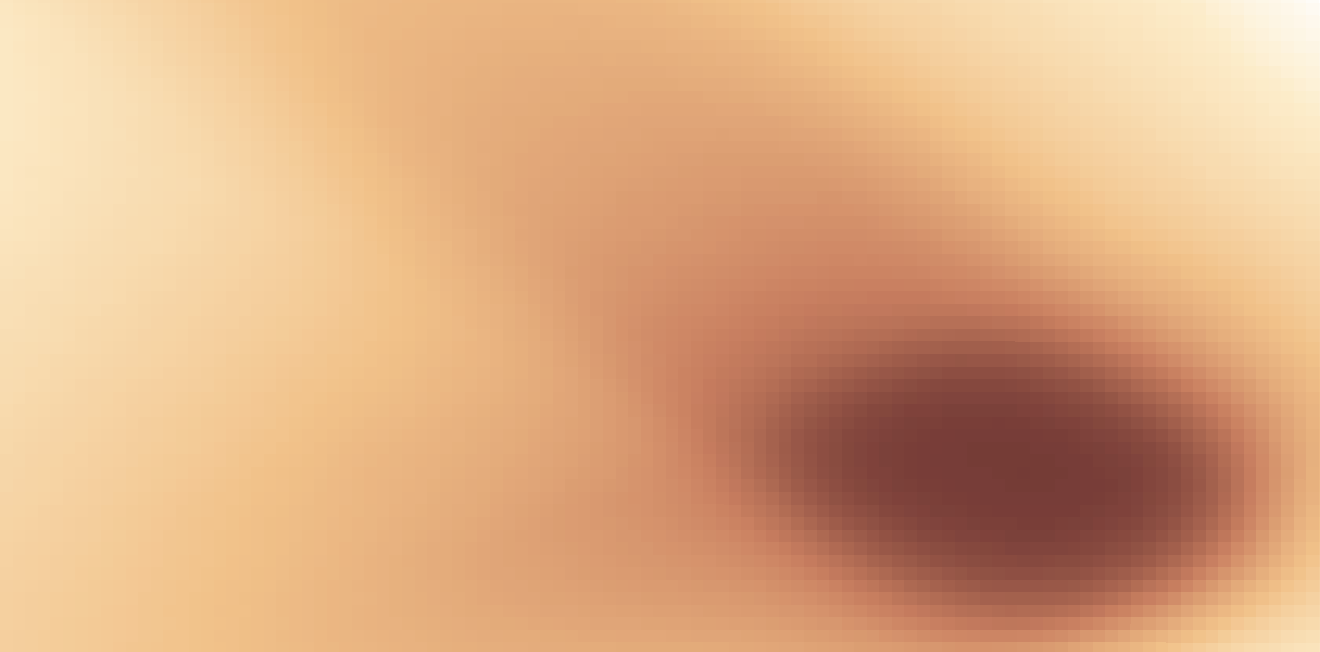

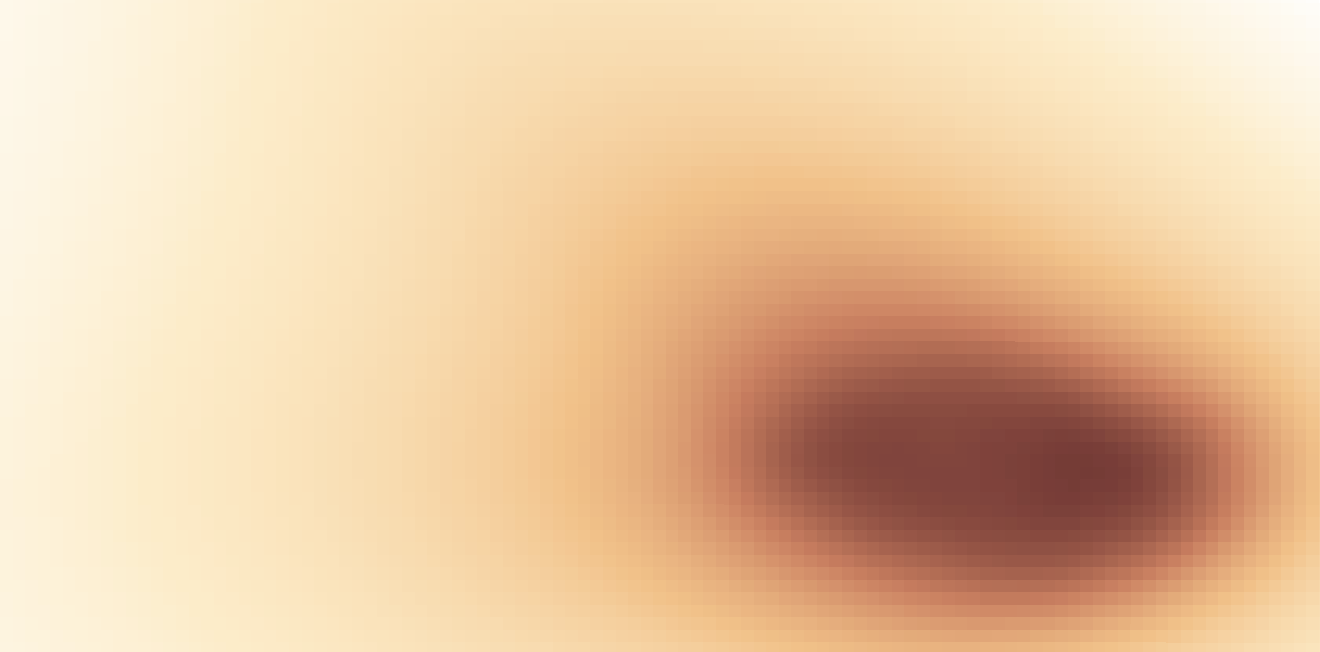

Kamo zrak s plohe ideModel, ne mjerenjeOblik, ne količinavjetar izmjeren u 22:00
Što karta pokazuje

Karta je nepomična jer je za pogled. Za veće mjerilo, izvan granica kvarta i uz katastar — otvori je u karti.

Otvori u karti

Zašto baš na nas

Karta odozgo pokazuje kamo zrak ide, ali ne i ono što svatko tko ovdje živi zna nogama: odlagalište stoji iznad kuća. Presjek uz ovo pokazuje padinu sa strane — od plohe, preko Dračevca, do Bilica.

Padina u presjeku: odlagalište je iznad kućaIzmjeren reljefpoklopac iz mjerenja
050100150200250300350400450raspon: 125–445 mdokle se zrak miješa kad se namiriše — 230 mu običnom satu — 390 mKAREPOVAC0 mDračevac765 mBilice1616 mm n. v.

Ploha leži na 81–106 m, a Bilice na kraju presjeka na 32 m — sedamdesetak metara niže, na 1.6 km. U satima s najvišim izmjerenim sumporovodikom zrak se miješa samo do 230 m, prema 390 m u običnom satu: ploha i kuće tada su u istoj plitkoj kutiji zraka, a izvor je na njezinu gornjem kraju.

Visine su iz LiDAR snimke terena; svijetla vrpca oko crte je raspon u pojasu od 240 m oko pravca, jer teren nije oštrica. Poklopac je izveden iz 12.858 sati izmjerenog sumporovodika i modelske dubine miješanog sloja; svijetlo plava vrpca su kvartili, i široka je koliko se to zapravo zna. Okomito je mjerilo razvučeno 1,9× u odnosu na vodoravno.

Što već znamo iz službenih mjerenja

Naših uređaja još nema, ali jugoistočno od odlagališta dvije službene postaje mjere svakoga sata. Skinuli smo sve što su objavile — 16.076 sati sumporovodika i 15.562 sati merkaptana — i evo što u tome piše.

Dvije tvari s istog odlagališta, dva suprotna dana

Sumporovodik je najviši noću, kad se zrak ne miješa. Merkaptani — ono što nos zapravo prepoznaje kao smrad odlagališta — najviši su sredinom dana, kad se na plohi radi. Prvo ovisi o vremenu, drugo o poslu.

Sumporovodik (H₂S)

Karepovac 1 · prosjek po satu dana

0,000,751,500h6h12h18h0–1 h: 1,22 µg/m³1–2 h: 1,23 µg/m³2–3 h: 1,21 µg/m³3–4 h: 1,28 µg/m³4–5 h: 1,20 µg/m³5–6 h: 1,17 µg/m³6–7 h: 1,13 µg/m³7–8 h: 1,09 µg/m³8–9 h: 1,06 µg/m³9–10 h: 1,05 µg/m³10–11 h: 1,01 µg/m³11–12 h: 0,95 µg/m³12–13 h: 0,92 µg/m³13–14 h: 0,91 µg/m³14–15 h: 0,98 µg/m³15–16 h: 0,94 µg/m³16–17 h: 0,99 µg/m³17–18 h: 1,02 µg/m³18–19 h: 1,07 µg/m³19–20 h: 1,20 µg/m³20–21 h: 1,23 µg/m³21–22 h: 1,26 µg/m³22–23 h: 1,28 µg/m³23–24 h: 1,23 µg/m³

Najviše u 22. satu (1,28), najniže u 13. satu (0,91) µg/m³.

Merkaptani

Karepovac 2 · prosjek po satu dana

0,001,503,000h6h12h18h0–1 h: 1,83 µg/m³1–2 h: 1,77 µg/m³2–3 h: 1,74 µg/m³3–4 h: 1,68 µg/m³4–5 h: 2,11 µg/m³5–6 h: 1,83 µg/m³6–7 h: 1,71 µg/m³7–8 h: 1,69 µg/m³8–9 h: 1,94 µg/m³9–10 h: 2,30 µg/m³10–11 h: 2,36 µg/m³11–12 h: 2,49 µg/m³12–13 h: 2,43 µg/m³13–14 h: 2,21 µg/m³14–15 h: 2,34 µg/m³15–16 h: 2,37 µg/m³16–17 h: 2,49 µg/m³17–18 h: 2,20 µg/m³18–19 h: 2,11 µg/m³19–20 h: 2,19 µg/m³20–21 h: 2,18 µg/m³21–22 h: 2,19 µg/m³22–23 h: 2,03 µg/m³23–24 h: 2,00 µg/m³

Najviše u 11. satu (2,49), najniže u 3. satu (1,68) µg/m³.

Brojke iza dijagrama
SatH₂SMerkaptani
0–1 h1,221,83
1–2 h1,231,77
2–3 h1,211,74
3–4 h1,281,68
4–5 h1,202,11
5–6 h1,171,83
6–7 h1,131,71
7–8 h1,091,69
8–9 h1,061,94
9–10 h1,052,30
10–11 h1,012,36
11–12 h0,952,49
12–13 h0,922,43
13–14 h0,912,21
14–15 h0,982,34
15–16 h0,942,37
16–17 h0,992,49
17–18 h1,022,20
18–19 h1,072,11
19–20 h1,202,19
20–21 h1,232,18
21–22 h1,262,19
22–23 h1,282,03
23–24 h1,232,00
Kad se H₂S osjeti, vjetar dolazi s odlagališta

Svaki krak je prosječni sumporovodik u satima kad je vjetar puhao iz tog smjera. Tijelo odlagališta leži sjeverozapadno od postaje — i ondje je vrh. To znači da mjerenje i vjetar govore isto, i zato uzimamo izmjereni vjetar sa zračne luke umjesto preračuna iz modela, koji vrh stavlja četrdesetak stupnjeva ustranu.

S: 1,15 µg/m³ u 2564 satiSSI: 1,08 µg/m³ u 1109 satiSI: 1,17 µg/m³ u 931 satiISI: 1,16 µg/m³ u 596 satiI: 1,09 µg/m³ u 1192 satiIJI: 0,95 µg/m³ u 1494 satiJI: 0,90 µg/m³ u 414 satiJJI: 0,89 µg/m³ u 202 satiJ: 1,00 µg/m³ u 267 satiJJZ: 1,00 µg/m³ u 284 satiJZ: 0,96 µg/m³ u 1352 satiZJZ: 1,29 µg/m³ u 489 satiZ: 1,11 µg/m³ u 271 satiZSZ: 1,26 µg/m³ u 352 satiSZ: 1,29 µg/m³ u 1046 satiSSZ: 1,11 µg/m³ u 1315 satiSIJZploha
Najviši prosjek, vjetar iz smjera SZ
1,29 µg/m³
Najniži prosjek, vjetar iz smjera JJI
0,89 µg/m³

Razlika je stvarna, ali skromna — puta 1,44. Smjer vjetra dakle nije glavno što odlučuje hoće li se osjetiti; dnevni hod iznad pokazuje da je to koliko se zrak miješa.

Brojke iza ruže
Vjetar izH₂SSati
S1,152564
SSI1,081109
SI1,17931
ISI1,16596
I1,091192
IJI0,951494
JI0,90414
JJI0,89202
J1,00267
JJZ1,00284
JZ0,961352
ZJZ1,29489
Z1,11271
ZSZ1,26352
SZ1,291046
SSZ1,111315

Obje ruže gore stoje na istoj točki, u udolini jugoistočno od plohe — dakle s druge strane odlagališta nego kvart. One bilježe sate kad zrak s plohe ide prema Kamenu. Ono što se osjeti u kvartu, na suprotnu stranu, ne mjeri nitko — osim ljudi koji ondje žive.

Zato obrazac za dojavu traži sat, a ne opis. Sat je ono što dojavu čini upotrebljivom — s njim se spaja s izmjerenim vjetrom, bez njega ostaje priča. Jednako vrijedi i dojava da nije smrdjelo: bez nje se ne zna koliko je često smrdjelo, nego samo koliko je ljudi stiglo javiti.

Javite kada je smrdjelo… ili da nije smrdjelo

Što model smije reći, a što ne

Model raspršenja pustili smo kroz 12.962 sati mjerenja da vidimo pogađa li. Rezultat je pola dobar, i bolje je da to piše ovdje nego da se otkrije poslije.

Zašto prvo provjeravamo senzore →

Provjera na mjerenjima

  • Fizika modela ugođena je na prvoj godini mjerenja H₂S-a i provjerena na drugoj, koju model nije vidio. Pogađa slabo, ali stvarno — a prije ugađanja nije pogađao ništa: pri tišini je perjanicu slao za smjerom s anemometara kilometrima daleko, dok se zrak zapravo razlijeva oko plohe.
  • Merkaptane, koji dolaze s Karepovca, model ne pogađa. Ne valja mu, dakle, pretpostavka da odlagalište ispušta jednako cijeli dan — a mjerenja pokazuju da ne ispušta.
  • Zato karta na vrhu pokazuje kamo zrak s plohe odlazi i koliko je često ondje — a ne koliko tada smrdi. To je razlika koju model može potkrijepiti.

Kako ćemo razlikovati podatke

Na karti i grafikonima jasno ćemo označiti odakle svaki podatak dolazi. Procjenu na temelju vjetra nećemo prikazivati kao da je riječ o mjerenju.

Izmjereno na našoj postaji

Vrijednost izmjerena na pojedinoj postaji, uz vrijeme mjerenja i oznaku pouzdanosti.

Službeno mjerenje

Podatak koji je objavilo nadležno tijelo, uz vrijeme objave i poveznicu na izvor.

Procijenjeni smjer širenja prema vjetru

Procjena izrađena iz smjera i brzine vjetra, jasno odvojena od mjerenja.

Što moramo napraviti prije početka mjerenja

Na svakoj ćemo etapi ostaviti javni trag. Sljedeću nećemo proglasiti završenom dok prethodna ne bude imala dokumentiran rezultat.

  1. Sada

    Dogovor o projektu

    Odredit ćemo tko vodi projekt i tko smije primati donacije. Dogovorit ćemo kako čuvamo podatke stanovnika i možemo li senzore usporediti s pouzdanim mjerenjem.

  2. Sljedeće

    Nabava i početna provjera

    Sastavit ćemo najmanje tri jednaka mjerna uređaja. Prije postavljanja provjerit ćemo rade li stabilno, šalju li podatke i štite li ih kućišta od vremenskih uvjeta.

  3. Prije objave

    Usporedba i umjeravanje

    Uređaji će neko vrijeme raditi jedni uz druge i uspoređivat ćemo ih s pouzdanim mjerenjem. Tek tada ćemo znati koje vrijednosti smijemo objaviti.

  4. Pokusni rad

    Pokusni rad u kvartu

    Postavit ćemo uređaje na odabrana mjesta i 30 dana pratiti rade li redovito, možemo li ih održavati i jesu li podaci stanovnika zaštićeni.

  5. Cilj

    Objava mjerenja

    Objavit ćemo provjerena mjerenja, stanje svake postaje i podatke za preuzimanje. Procjenu smjera širenja prema vjetru prikazat ćemo odvojeno.

Za pouzdanu sliku treba nam više postaja.

Za pouzdaniju sliku trebaju nam dobro raspoređene postaje, provjerena oprema i redovito održavanje. Javno ćemo objaviti i koliko je novca prikupljeno te na što je potrošen.

Pogledajte kako možete pomoći
3+mjerna uređaja planirana za prvi pokusni rad
30dana planiranog pokusnog rada

Ciljevi iz odobrenog plana; nisu broj postojećih postaja ni trajanje već obavljenog rada.
